Токопроводящий клей

Для начала, разберемся, что из себя представляет токопроводящий клей, и для чего он нужен. Например, у вас как у радиолюбителя возникает потребность изменить, доработать или собрать с нуля плату печатного монтажа, починить что-либо в автомобиле, радиоприемнике, любой другой аппаратуре, где нужно заменить контакт с сохранением герметичности.

Травление плат дело сложное и зачастую непредсказуемое, которое стоит осваивать, только если вы стремитесь заниматься этим постоянно. Если же вы хотите соединить пару-тройку дорожек на плате, то вы можете сделать токопроводящий клей своими руками, или же купить уже готовый состав, что, разумеется, будет дороже.

Токопроводящий клей своими руками

Из фирм, имеющихся на рынке, самыми известными производителями данного состава являются Контактол, Астрохим и другие. Раствор выпускается в небольших упаковках (2-3 мл), цена за которые начинается от двух сотен рублей. Если вам не нужна смесь в регулярном доступе, то вы вполне можете переплатить и купить готовый состав. В обратном случае, рекомендуем ознакомиться с материалом ниже, в котором описаны способы его получения.

На что стоит обратить внимание?

По сути, у токопроводящих составов есть два основных свойства, собственно токопроводимость (или же удельное сопротивление), и степень эластичности. На рынке готовой продукции не всегда можно подобрать и тот и другой параметр одновременно, зачастую требуется сохранить эластичность и поднять сопротивление, или наоборот.

Есть набор свойств, которым клейстер обязательно должен соответствовать, что выполняется далеко не всегда:

  1. Безопасность при использовании и дальнейшей эксплуатации, секундные клея часто не соответствуют этому требованию.
  2. Быстрота «схватывания», чтобы состав не растекался по плате и всему что находится вокруг. Отсутствие данного свойства может приводить к очень неприятным последствиям, например, короткому замыканию.
  3. Отсутствие любой воды в составе клея (вода вредит электронике). В случае водной основы может происходить все то, что описано в предыдущем пункте, короткое замыкание и долгое застывание.
  4. Продукт не должен пригорать при пайке, т.е., быть термостойким.
  5. Состав должен соответствовать заявленным характеристикам, то есть сопротивлению и токопроводимости, иначе его работа в схеме становится непредсказуемой.
  6. Неплохо чтобы он был вязким, намного упрощает работу.
  7. Содержал полимерные вещества.

Сферы использования

Как сделать токопроводящий клей для ремонта обогрева заднего стекла

Список сфер применения, по сути, не ограничен, везде, где течет ток невысоких напряжений, этот клейкий раствор может быть полезен. К примеру, там, где проведения работ паяльником невозможно, из-за очень мелких размеров деталей или восприимчивости их к большим температурам, он просто незаменим.

Наиболее востребованные сферы применения электропроводных клеев и лаков:

  • Если на стекле машины перегорала нить для обогрева, ее участок может заменить токопроводящий клей для ремонта обогрева заднего стекла.
  • При отсутствии паяльника или в случае необходимости произвести соединение проводников слишком маленького сечения, где горячая пайка попросту невозможна проводят «на холодную», данный состав заменяет припой.
  • Использования при ремонте высокотехнологичных устройств: телевизоры, телефоны, электронные книги, компьютеры и пр., для прикрепления микросхем и кристаллов к платам.
  • Применения при монтаже и ремонте электрических систем обогрева, «тёплых» полов.

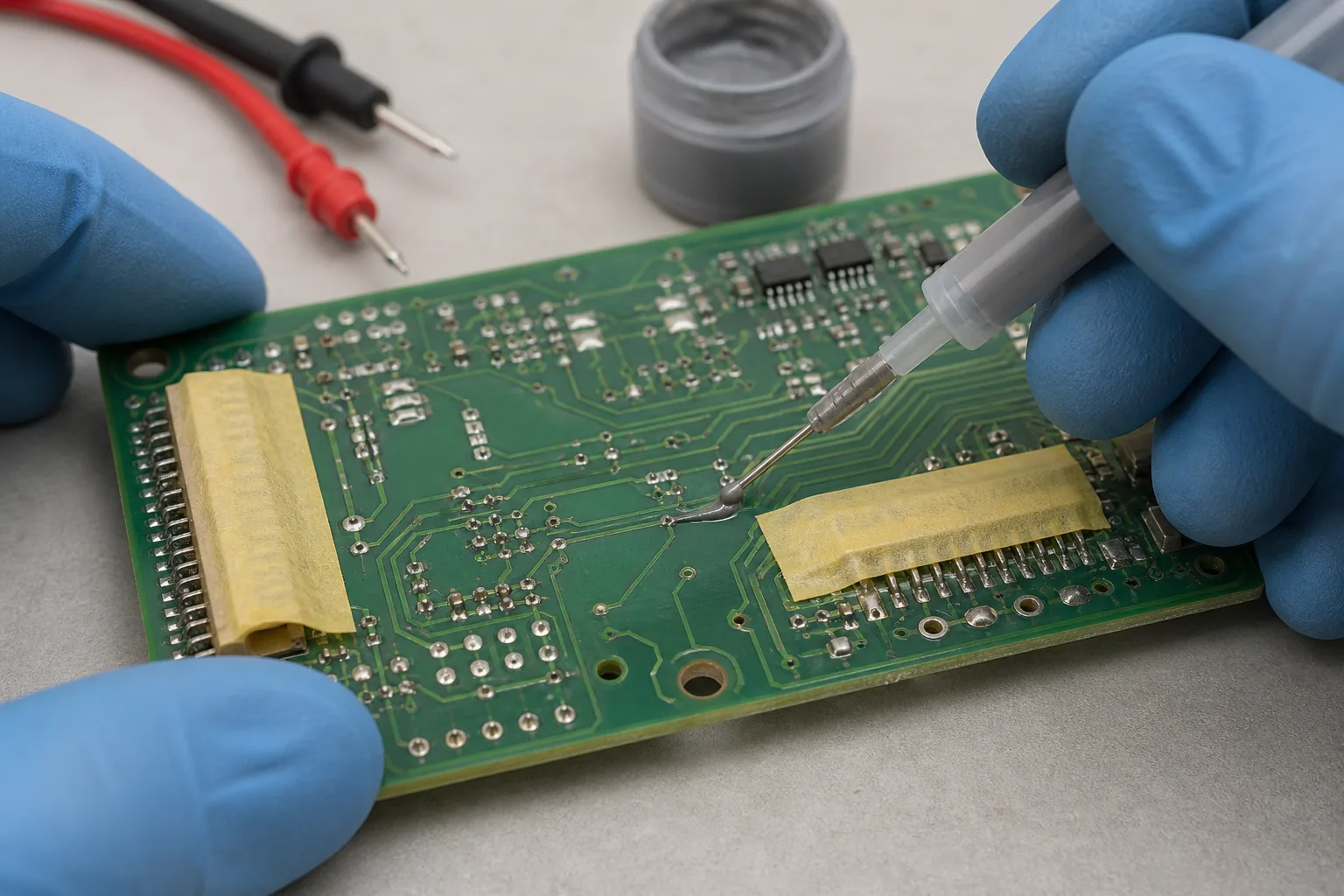

  • Восстановление оборванных дорожек в различных устройствах: клавиатуры, пульты, печатные платы и др.
  • Для соединения диэлектриков, по которым должны проходить электрокоммуникации.
  • В радиоустройствах — соединение пьезокерамических частей.
  • Выступает в качестве основы под эмаль или краску с токопроводными свойствами.

Конечно, что возможности клеевых составов и лаков, которые способны проводить ток, куда больше, но и вышеописанный список вполне может впечатлить размахом способностей данного состава.

Профессиональные клеи и лаки

Конечно, составы, изготовленные своими руками в домашних условиях, и профессионального производства будут очень разниться между собой по качественным параметрам.

Контактол токопроводящий клей

Чтобы примерно понять, какой продукт вам необходим, можете предварительно, ознакомится с клеями, представленными ниже:

  1. «Контактол» токопроводящий клей — производят для электротехники. В качестве токопроводящего элемента выступает серебряная пыль. Высокая эластичность, вязкость, проводимость, скорость высыхания. Полная полимеризация шва за 6-7 ч. Популярность приобрели 3 состава данной серии. «Контактол однокомпонентный», «Контактол Радио» и «Kontaktol маркер».
  2. «Permatex» — двухкомпонентный состав для ремонта нитей накала на стеклах автомобилей. Высокая скорость высыхания, прочное соединение поверхностей, устойчиво к вибрационным нагрузкам, не подвергается ультрафиолетовым лучам и перепадам температур. Склеивание проводить рекомендуется при температурных показателях не ниже 10 °С. Дефицитная позиция, приобрести можно только у производителя и официальных дилеров.
  3. «DoneDeal» американский лак — двухкомпонентный автомобильный полимерно-серебряный состав. Высококачественный продукт с превосходными адгезионными характеристиками, но цена его достаточно высокая.
  4. «Эласт» лак — многие специалисты рекомендуют для реставрации электропроводящего слоя на кнопках, для устранения небольших трещин на шлейфах любых электронных приборов. Единственный минус – маленький срок эксплуатации в сравнении с клеевыми растворами.
  5. «Forbo 615 Eurostar Lino EL» — экологически чист и не содержит растворителей! Относится к дисперсионным составам. Применяется для приклеивания медной ленты под натуральный линолеум и ковролин, ремонта «теплых» полов. Без запаха, морозостойкий, высокая проводимость тока.
  6. «Homakoll» клей — подходит для жилых помещений и даже больниц. В составе отсутствуют токсичные и летучие составляющие. Полностью безопасен в обращении, обладает антистатическим эффектом.
  7. «ТПК-Э» — склеивание алюминия, металлов, сплавов, в том числе, и нержавеющей стали. Огромной диапазон работы: держит соединение при температурах от -190 градусов Цельсия до +200.
  8. «Элеконт» — автомобильный раствор на основе эпоксидных смол, имеет отличную адгезию с различными поверхностями. Низкая эффективность, возможно, придется нанести дважды.
  9. «Baku BK 426» — электропроводящая паста для ремонта дорожек на радиодеталях и микросхемах.

Токопроводящий клей для шлейфов

Токопроводящий клей и лак в домашних условиях

Теперь же узнаем, как можно изготовить токопроводящий клей своими руками, не переплачивая в магазинах электроники. Существует несколько способов, различающихся методами приготовления и основами, приводим их.

Эпоксидно-алюминиевый состав

Необходимы:

  • любой эпоксидный двухкомпонентный раствор, вплоть до самого простого и дешевого ЭДП-20;
  • алюминиевая пудра (проще взять краску «серебрянка», чем перемалывать опилки или старые кастрюли).

Смешиваем в необходимой пропорции смолу без отвердителя и алюминиевую пудру до тех пор, пока не станет напоминать по консистенции сметану. Переливаем в стеклянную или пластиковую закрывающуюся баночку, перед применением смешиваем с отвердителем в пропорции, указанной в инструкции, чаще всего это 1:10, но можно немного уменьшить количество отвердителя для улучшения эластичности, но нужно быть внимательным, смола может оставаться липкой долгое время в случае, если отвердителя слишком мало.

Этот состав отличается большим временем застывания, но может использоваться, когда это не критично. Главный плюс — его можно изготовить достаточно много, алюминиевую пудру можно купить готовую. Кроме того, можно варьировать электропроводность и эластичность за счет уменьшения или увеличения количества пудры (больше металла — больше проводимость и меньше эластичность, и наоборот), но в целом, составу присуща низкая эластичность и высокая прочность.

Графит и моментальная клеевая смесь

Нам понадобится:

  • любой клеевой раствор быстрого застывания (например, супер клей «Секунда 505» или «Момент»), главное чтобы скорость застывания была такой, чтобы вы успели его нанести и смешать раньше, чем состав застынет, но не слишком долгой, чтобы приготовленный клейстер не растекся;
  • графитовый карандаш (не цветной).

Как сделать токопроводящий клей на графите

Опишем способ приготовления. Достаточного количества клея на основе цианоакрилатного клея «Секунда». Измельчаем на листе бумаге целый карандашный грифель до состояния пыли, чем тоньше измельчено, тем однороднее будет итоговая масса и тем лучше будет токопроводимость и эластичность.

Вскрываем тюбик или баночку с клеем, чтобы засыпать в нее токопроводящий состав (наш измельченный стержень). Быстро перемешиваем и закупориваем, чтобы смесь не начала застывать. Читайте также: как убрать супер клей с кожи рук и одежды.

Проследите, чтобы графит был изначально сухим, потому что цианоакрилатные клея застывают от контакта с водой, и у вас не получится нормального состава с влажным графитом. Вместо грифеля можно использовать графитовый стержень из батарейки, о чем будет рассказано далее.

Токопроводящий лак на основе серебра

Еще один способ, как получить токопроводящий лак. Для работы с цветными металлами рецептуру лучше изменить. Конечно, этот рецепт дороже и сложнее, но результат оправдывает себя.

Итак, нам понадобится:

  • мелкодисперсное серебро. Можно растереть напильником столовый прибор, отслуживший свое, ювелирное серебро стоит слишком дорого для этих целей. Второй вариант — выделить из азотнокислого серебра (он же ляпис или нитрат серебра), так получится намного дешевле, чем покупать банковское или ювелирное серебро;
  • измельченный графит, получаем тем же образом, что и в предыдущих двух рецептах;
  • сополимер хлорвинил-винилацетата (можно достать в магазине химреактивов, там же где и азотнокислое серебро);
  • ацетон (именно чистый, не жидкость для снятия покрытия лака). Он нужен для растворения предыдущего компонента;
  • лак для ногтей любого цвета.

Смешиваем все компоненты в фарфоровой ступке и тщательно перетираем до получения однородной массы. Разбавляем полученную массу лаком и вновь перемешиваем до получения консистенции сиропа. Переливаем готовый продукт в стеклянную банку с крышкой, перед использованием перемешиваем. Лак сохнет около пятнадцати минут.

Батарейка и цапонлак

Токопроводящий лак

Как понятно из названия, нам нужны:

  • отслужившая свое батарейка, которую не жалко разобрать;
  • а также цапонлак специальный раствор, которым радиолюбители покрывают соединенные контакты для защиты от влаги. Обычно во флаконе находится 50 мл лака.

Разбираем батарейку, если вам может пригодиться цинковый корпус, промойте его под водой и сохраните, все прочее кроме стержня можно выбросить. Стержень измельчаем, например, с помощью молоточка, до того же состояния, что и в предыдущем примере. Такой способ имеет преимущество перед первым, так как графит в батарейке лучшего качества, чем в карандаше, где он смешивается с глиной. Смешиваем компоненты во флакончике с цапонлаком, и лак готов к употреблению.

Как видно, электропроводящий состав не так уж сложно сделать в домашних условиях и самому. Главное здесь — наличие всех необходимых ингредиентов. А также не лишним будет знать, что все вышеприведённые виды клея необходимо хранить в стеклянной посуде с герметично закрывающиеся крышкой.

Способ применения токопроводящих составов

Рассмотрим простейший случай — ремонт подогрева заднего стекла в автомобиле (ликвидация разрыва греющей дорожки). Для этой цели используем один из перечисленный самодельных клеев или подходящий промышленный вариант, например, Permatex или Контактол.

  1. Нужно предварительно обезжирить место разрыва спиртом или другим инертным органическим средством (уайт-спирит, 646 растворитель состав которых позволяют проводить данную процедуру и др.) Рекомендуем подробно ознакомится, можно ли обезжиривать уайт-спиритом или нет?
  2. С помощью полосок скотча выделяем место, куда необходимо нанести продукт, чтобы он не растекся по стеклу, и сопротивление участка не стало слишком маленьким.
  3. Наносим спичкой или зубочисткой на место разрыва. Не наносите слишком много клея, чтобы не понизить сопротивление цепи, постарайтесь просто восстановить дорожку.
  4. Ждем момента высыхания клея, указанного в инструкции или, если вы используете самодельный продукт, то время определяется основой, на которой он замешан (для эпоксидной смолы это сутки, для цапонлака в пределах пары часов, для секундных клеев — несколько минут).
  5. Удаляем скотч, место соединения можно дополнительно проверить мульти-метром для контроля сопротивления и выявления дефекта. Читайте по теме: как отклеить двухсторонний скотч с разных поверхностей, а также чем оттереть клей от наклейки.

Ремонт нитей обогрева заднего стекла автомобиля

Заключение и выводы

В статье мы рассмотрели несколько вариантов изготовления токопроводящего клея, которые помогут сэкономить вам ваши деньги и не купить некачественный товар. Есть и другие рецепты, пробуйте различные и сравнивайте, но будьте осторожны и помните, что клей должен обеспечивать надежное и долговечное соединение с достаточной степенью проводимости.
